Introdução e Proposito - Restauração do Cayru I

O projeto de restaurar o Cairu I é resgatar todo um histórico da vela Brasileira. Este veleiro é o símbolo de uma época onde surgiram no Brasil os primeiros clubes a vela.  Fatos históricos, e reconhecimento de um legado marcantes deste pequeno veleiro é um grande desafio

NAVEGAR É PRECISO ! - Restaurar é necessário.

• A história do veleiro Cayru que mudou a história do iatismo Gaúcho na década de 30. Já se passaram 87 anos desde que o Cayru singrou pela primeira vez as águas do Guaiba.
• O veleiro Clássico Cayru I não só foi um lindo barco, mais também contém em sua alma de tradição náutica uma grande história. Reconhecer isto é despertar todo o interesse nacional na recuperação de um grande legado.
• No Brasil temos barcos que fazem uma história, ouvir história de um destes clássicos é preservar toda uma tradição. Podermos citar como exemplo o veleiro Aileen que Há gerações ele pertence a família Grael. Comprado no ano de 1929 por Preben Schimidt -avô de Lars, Axel e de Torben Grael- o barco de 4 toneladas e 9,70 metros abriga histórias desde que foi construído em 1911 por Wener Hansen. Um veleiro construído em 1911 hoje com 106 anos de idade.

Objetivos especifico:

Desafio de restaurar o veleiro Cayru I de forma a recuperar todo o seu histórico de tradição da vela Brasileira. A implementação das atividades de restauração estará centrado no desenvolvimento e divulgação de documentação para que o projeto possa transportar em seu bojo a cultura náutica e mentalidade marítimas visando a colaboração entre centros educacionais, clubes, entidades náuticas,  e empresas:

• Restauração da embarcação Cayru I - hoje este veleiro está  localizado no Clube no Rio Grande do Sul.
• Restauração do projeto original  Cayru I - com as informações coletadas gerar o projeto virtual do veleiro Cayru.

Restauração do Veleiro Cairu I - fotos mostrando o estado atual deste veleiro.

Plano do Projeto - Oficina – Projeto  Cayru I - Restauração Planta Original

Objetivo do projeto é de a partir de informações fotográficas restaurar a planta original do Cayru I. Nesta oficina disponibilizaremos os sotware e recursos da internet para que você possa também participar.

Controle de Versão deste Documento - Versão  01

Documento criado: 13/abril/2016 -  Ultima alteração: 06/09/2017

Gerente de Projetos - Equipe de Projeto
Roberto Geyer, Facebook.
Rommel Augusto da Silva Castro:  email rasc98_99@yahoo.com, Facebook.

André Amacio de Moraes - Empresa Apemarine Design – colaborador

Desafio Cayru I - hoje com ajuda de Matheus Geyer estamos disponibilizando o arquivo abaixo que contém as informações do Cayru I que podem ajudar então na elaboração do projeto do barco.

Você pode usar também as nossas informações coletadas em nossa Biblioteca Virtual -  Projetista Amador - Conhecimento Náutico.

1. Vídeo aplicativo Solidworks - Canoe Hull loft in Solidworsk ,
2. Vídeo aplicativo Delfship - Tutorial - Surface modeling,
3. Vídeo aplicativo Polycad - Modelling from imagens - Creating an image Plane,
4. Vídeo aplicativo Maxsurf Professional - Working with Background Images,
5. Vídeo explicativo - Understanding the Lines for a wooden Sailboat  Projetista Amador
6. Vídeo explicativo - Making a set of moulds for a boat - Projetista Amador

DESAFIO AOS PROJETISTAS

Elaborar projeto do Cayru I através da modelagem utilizando o arquivo imagem abaixo no seu software preferido, e desta forma trabalhar com esta imagem em background.
Um desafio que requer sua aprendizagem ou compartilhar o seu conhecimento desta maneira contribuir para melhoria da cultura náutica e mentalidade marítima e fazer parte da família virtual conhecimento náutico.

Jahrgang: 1923, Heft: 4, Seite 56

Fonte internet : http://www.fky.org



Projeto Optimaster 310: Velejar é Preciso (Edição Portuguesa): 9781521098998: Amazon.com: Livros http://ow.ly/osVq30csBf1

Exemplos de Como participar.

Abaixo disponibilizamos vários o arquivos do Projeto para que nossos colaboradores  possam trabalhar e participar.

• Aos colaboradores baixar  o programa DelftShip no seu computador e instalar.  Depois desta etapa realizado baixar o arquivo mais recente já elaborado para que você com as informações abaixo possa desenvolver virtualmente o nosso projeto, baixar o arquivo Cayru Novo.fbm. Após instalar o software carregar o arquivo para visualizar e trabalhar no projeto.

• Aos colaboradores que pretendem usar outro software de edição, e poder importar Cayru Novo Arquimedes.hll
• Aos colaboradores que pretendem usar e importar as coodenadas.txt para utilização e estudo Cayru Novo Coordenadas.
• Aos colaboradores que pretendem importar no padrão dxf para o autocad Cayru Novo 3d
• Aos colaboradores que pretendem importar no padrão mesh para o autocad ou outro software compátivel Cayru Novo DXF Mesh.
• Aos colaboradores que pretendem utilizar o software Michlet, Cayru Novo Michlet.
• Aos colaboradores que pretendem utilizar a compatibilidade de seu software importando o arquivo no formato Offsets. txt Cayru Novo Offsets.
• Aos colaboradores que pretendem utilizar a compatibilidade de seu software importando o arquivo no formato STL Cayru Novo STL

Aos colaboradores e parceiros, informar e disponibilizar os seus arquivos neste canal, agradecemos.

Projeto  Cayru I - Restauração Planta Original

1.   Resumo do projeto - Este projeto é um projeto virtual, onde colaboradores podem participar via internet. Tem a finalidade principal de divulgar este tipo de atividade junto as Escolas de Vela, aos futuros engenheiros e projetistas. Uma forma lúdica de aprendizagem e troca de conhecimentos.

1. 1 Escopo e Objetivos

A ideia principal é que o projeto seja realizado de forma corporativa virtualmente e utilizando os recursos da internet como software, pesquisas, e materiais informativos na rede.

• O projeto pretende agregar e disponibilizar conhecimento para as Universidades  incentivarem os seus alunos no processo de projetos virtuais. E desta forma restaurar a planta do pequeno veleiro.
• Com a planta elaborada será feito em parceria a impressão em 3D do Cayru e dado ao Clube Jangadeiros como homenagem e presente. Será utilizado a impressão 3D e outros recursos para elaboração de troféus em homenagem as regatas comemorativas da Associação dos Veleiros Clássicos.
• A iniciativa da Oficina Virtual de Projetos da rede Virtual do Conhecimento Náutico é de mostrar que iniciativas como estas podem ser realizadas. Parceiros sejam empresas, ou particulares tenham o conhecimento de nossa história. O Clube Jangadeiros todo ano realiza a regata Troféu Cayru de Vela Oceano, e o barco Cayru I esta nas dependências do Clube fundado por Leopoldo Geyer, é o desejo de muitos que este barco volte a navegar, e seja reformado.



Projeto Optimaster 310: Velejar é Preciso (Edição Portuguesa): 9781521098998: Amazon.com: Livros http://ow.ly/osVq30csBf1

Gostaríamos muito de usar tecnologia já existente como o escaneamento, entretanto são necessários recursos financeiros para esta atividade. Esperamos que alguma Universidade tenha o equipamento disponível ou parcerias para realização de tal pleito. Vejam abaixo o processo de escaneamento.

1.1.5 Iremos a principio utilizar o software gratuito Delftship, empresa especializada no desenvolvimento de software, usando o estado da arte das tecnologias para as quais foram lançadas as bases da Universidade de Tecnologia de Delft. Nós combinamos um modelo preciso e totalmente em 3D, tecnologias de ponta e altamente otimizados interfaces gráficas para software que é fácil de operar e muito preciso.

A edição gratuita do software é embalado com uma série de características, incluindo cálculos hidrostáticos básicos e vários formatos de exportação de arquivos. O software Delftship pode ser usado para visualizar rapidamente os seus conceitos de design e é adequado para o uso pessoal ou profissional.

Descreva as suposições e restrições como, por exemplo, cronograma, orçamento, recursos,produtos, tecnologia e interfaces com outros produtos, qualquer outro item que possa afetar este plano. Use a tabela abaixo para facilitar essa descrição.

1.2 Suposições e Restrições - Impacto ao Plano
1.2.1 Os colaboradores e participantes desta Oficina não são obrigados a cumprimentos de prazos ou cronogramas. O participante deve ter a ciência que a sua participação é gratuita e sem ônus para ambas as parte. Os comentários e participações serão automaticamente autorizados pelo mesmo e podem ou não fazerem parte do documento disponibilizado.

1.2.2 Como o objetivo é usar os recursos disponíveis na Internet a utilização do software Delft Ship é necessária, entretanto colaboradores que possuem recursos extras, outros software, podem também participar disponibilizando os arquivos no projeto.
2.    Referências

2.1 Acesso a playlitst ConhNáutico com 25 videos sobre o barco Moph percursor dos hidrólios para pequenos barcos.
2.2 Acesso a playlist ConhNáutico sobre construção amadora e infusão.
2.3 Acesso a playlist ConhNáutico que mostra a utilização de maquinas CNC para o desenvolvimento de produtos.
2.4 Acesso a utilização de ferramentas virtuais que podem ser utilizadas para aprendizagem ConhNáutico Solidworks  playlist com informações as mais diversar que podem ser analisada para o desenvolvimento do projeto.
2.5 Acesso a ferramentas gratuitas que podem ser utilizadas para aprendizagem ConhNáutico Projetista Amador Virtual onde você pode dar os seus primeiros passos.
2.6 Conheça o playlist do ConhNáutico Yesflyer onde tem bastante informações sobre hidrofólios
2.2 Sites
2.2.1 Estamos implementado esta atividade na Rede ConhNáutico e buscando novas soluções que possam agregar esta atividade. Estamos buscando o acesso, É Professor? Quer o acesso a Software Microsoft e conteúdo?
2.2.1 Existe um software Microsoft Education da Microsoft que permite facilidades para gerenciamento de projetos e comunicação entre alunos e participantes.
2.3 Fotos
Este barco foi construído em 1935 e reparando as fotos do lançamento, você pode perceber que ele tinha um quebra ondas na parte da frente da cabine



Também o barco não tinha borda falsa. Em 1963 aproximadamente o barco foi para uma reforma total no estaleiro do Casemiro em Porto Alegre. O Casemiro fazia Pinguins e o meu segundo foi feito por ele. Nessa época que eu ia ver a construção do meu Pinguim, o Casemiro praticamente refez o Cayru todo de novo.

Nesta segunda versão ele não tinha o quebra ondas e passou a ter uma borda falsa, o que me agrada mais.

Acho que a planta que vc está fazendo, deve ser sem o quebra ondas e com a borda falsa. Inclusive a borda falsa ia também acima do espelho de popa. Veja uma das fotos anexadas com meu avô no leme onde você pode ver a borda falsa na popa e onde pega o estai de popa



Projeto Optimaster 310: Velejar é Preciso (Edição Portuguesa): 9781521098998: Amazon.com: Livros http://ow.ly/osVq30csBf1

Seguem mais algumas medidas de convés do Cayruzinho, as quais juntamente com as que já mandei , mais as fotos que a Loara, minha nora, tirou vão te permitir fazer uma boa maquete desse barco emblemático.

Seguem mais algumas medidas de convés do Cayruzinho, as quais juntamente com as que já mandei , mais as fotos que a Loara, minha nora, tirou vão te permitir fazer uma boa maquete desse barco emblemático.

A face de vante da cabine dista 2,90m da prôa	Delftship 8,000 - 2,9000= 5,1000 x=5,1000 y= 0,000 Z=1,2190
No convés de proa existe uma escotilha de 0,50 por 0,50, cujo lado de traz, dista 0,55m da face anterior da cabine.	5,1000 + 0,500 = 5,600 5,600 + 0,500= 6,100 Ponto Inicial x= 6,100 y=0,000 z= 0,9880 Ponto Final x= 5,600 y=0,250 z= 1,020
Cabine mede 1,95 m comprimento; Largura da cabine na face de proa Largura da cabine na face de popa Largura na face de vante mede 1,10m e na face de ré mede 1,40m	5,100 - 1,950 = 3,1499 Ponto Inicial x= 5,100 y=0,000 z= 0,9580 ok Ponto Final  x=3,1499 y=0,700 z= 1,2190      y=0,550 Frente da Cabine 0,7000 - 0,550= x=5,100 y=0,100 z=0,945
Mastreação. O pé de mastro fica encostado à face de vante da cabine, na qual existem duas vigias. Encontei o mastro do barco: mede 9,00m e possui uma cruzeta de 1,54m situada a 3,00m do tope. Este mastro possuia ainda uma espécie de martingala ou espalha cabos porém, como o masto está desaparelhado, não tenho como te informar sua verdadeira posição e terás que te guiar por alguma foto	9,000 5,150 A retranca mede 3,90m x=5,097 y=0,000 z= 1,794 x=1,197 y=0,000 z= 1,794 Radius Start 0,040 Radius End 0,040
Quilha	5,3875 - 1,649 = 3,7385 -0,0089 + - 0,678 = 0,6869

Se você conhece ou tem informações adicionais, pedimos a sua colaboração para colocar nos comentários no final da página, obrigado.

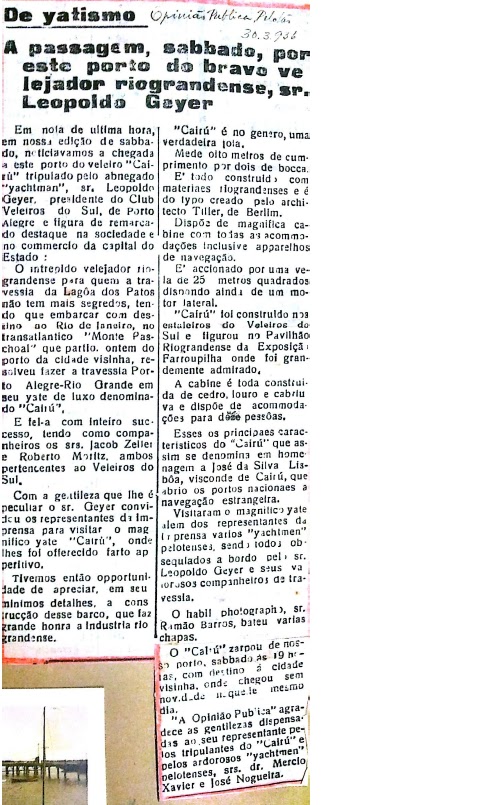

5.3.4.2 Reportagem histórica

5.3.4.3 Reportagem Histórica
